产品简介/ PRODUCT INTRODUCTION

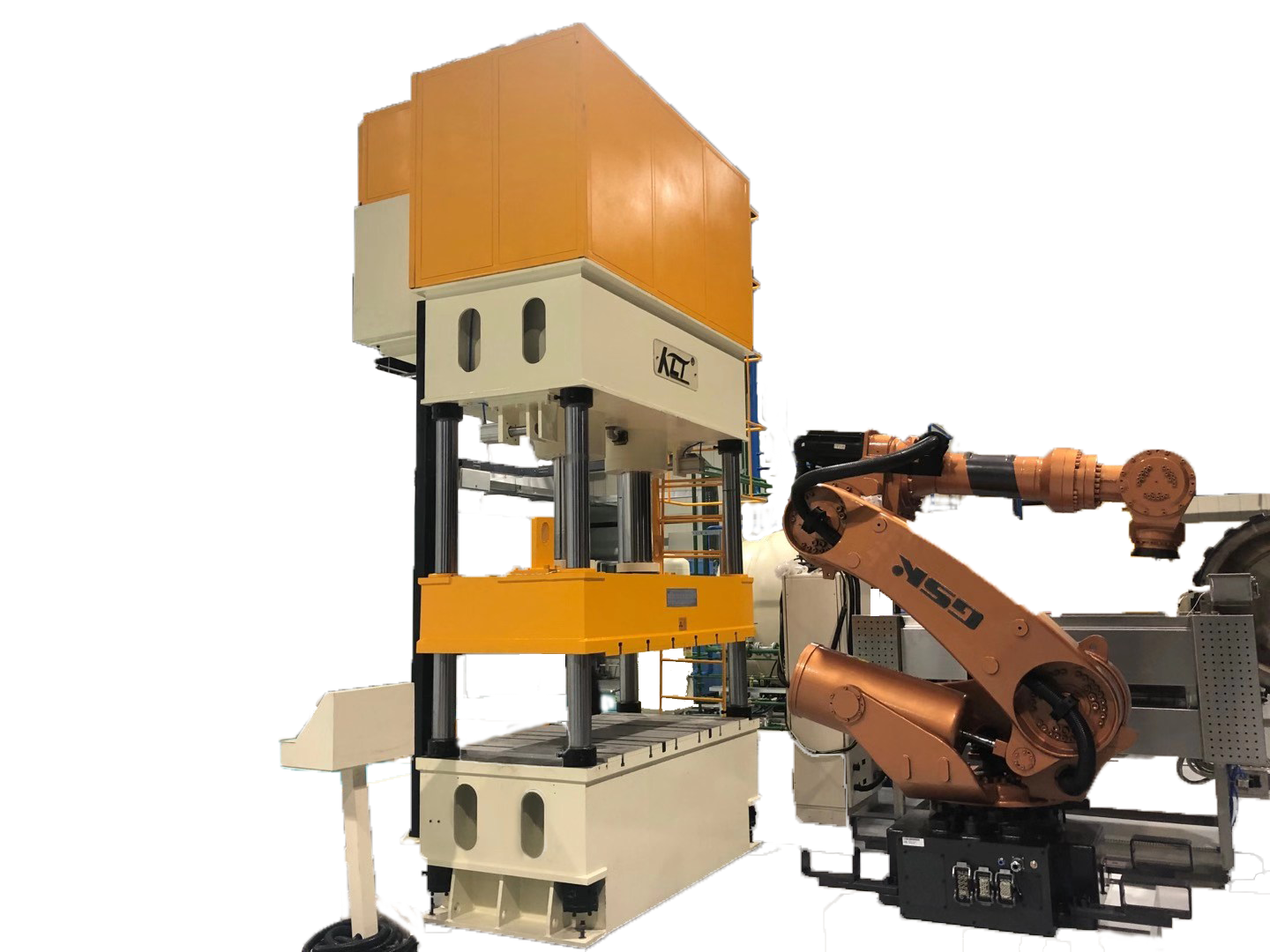

HPFS系列碳钎维材料热压成型机采用全数控伺服控制，在碳纤维制品的成型中，成型机可以任意设定压力值，速度，位置，保压时间，开模速度等。
模压工艺：
将碳纤维预浸料平整的铺设在上下模具之间，把模具合实密封之后将模具置于液压成型台上，在专用碳纤维成型液压机上经过时间的高温高压使树脂、预浸料固化，从热压机上面取下碳纤维制品。这种成型工艺具有高强度、高精度、质量轻、受环境影响小、利于批量化等优点，适用于批量化、标准化的制件生产。
产品特点/ PRODUCT FEATURES
1、正确控制压力值。
2、正确控制速度、位置。
3、任意编辑、保存程序对应产品编号。

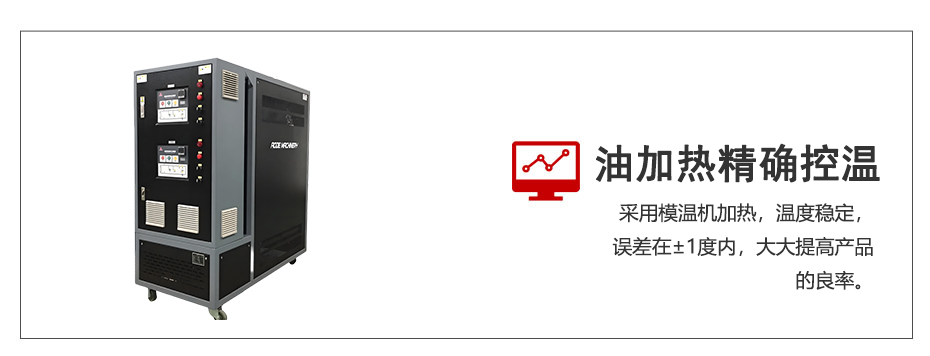

4、正确控制热板温度。
5、耐高压、高效隔热板隔热80%热能。
适用范围/ SCOPE OF APPLICATION

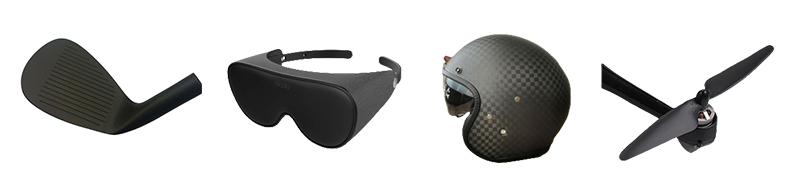

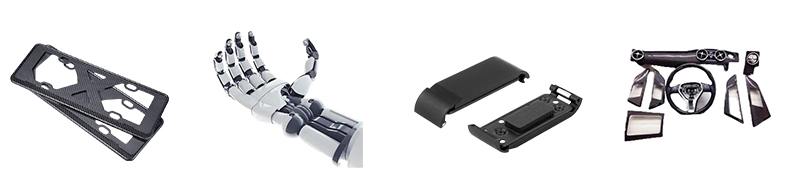

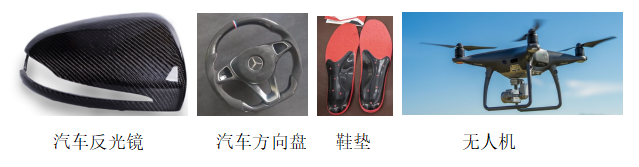

适用于：军工，航空，高铁，电动车，无人机，汽车，摩托车，鞋垫。
技术参数/ TECHNICAL PARAMETER
名称 | 单位 | 100T | 200T | 315T | 500T | 630T | 1000T | 1500T | 2000T | |
公称力 | KN | 1000 | 2000 | 3150 | 5000 | 6300 | 10000 | 15000 | 20000 | |
液体压力 | Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
滑块行程 | mm | 600 | 800 | 800 | 1200 | 1200 | 1600 | 1600 | 2000 | |
开口高度 | mm | 900 | 1200 | 1200 | 1600 | 1600 | 2000 | 2000 | 2000 | |
顶出行程 | mm | 150 | 170 | 180 | 180 | 180 | 200 | 220 | 250 | |
预压力 | KN | 315 | 630 | 1000 | 1500 | 2000 | 3150 | 5000 | 6300 | |
开模力 | mm/s | 200 | 400 | 630 | 1000 | 1250 | 2000 | 3150 | 4000 | |
脱模力 | mm/s | 100 | 200 | 500 | 500 | 500 | 500 | 500 | 500 | |
下行速度 | mm/s | 200 | 200 | 200 | 200 | 200 | 300 | 300 | 300 | |
工作速度 | mm/s | 1—6 | 1—6 | 1—6 | 1—6 | 1—6 | 0.5—5 | 0.5—5 | 0.5—5 | |
回程速度 | mm/s | 100 | 100 | 100 | 150 | 150 | 200 | 200 | 200 | |
预压速度 | mm/s | 6—25 | 6—25 | 6—25 | 6—25 | 6—25 | 5—30 | 5—30 | 5—30 | |
脱模速度 | mm/s | 5—30 | 5—30 | 5—30 | 5—30 | 5—30 | 5—30 | 5—30 | 5—30 | |
工作台有效尺寸 | 左右L.R. | mm | 630 | 900 | 1200 | 1400 | 1600 | 3200 | 3200 | 3200 |
前后F.B. | mm | 630 | 900 | 1200 | 1400 | 1600 | 2200 | 2200 | 2500 | |
主泵功率 | KW | 11 | 18.5 | 30 | 45 | 75 | 110 | 180 | 230 | |
重量 | T | 4.2 | 12 | 22.5 | 43.5 | 56 | 112 | 162 | 222 | |
