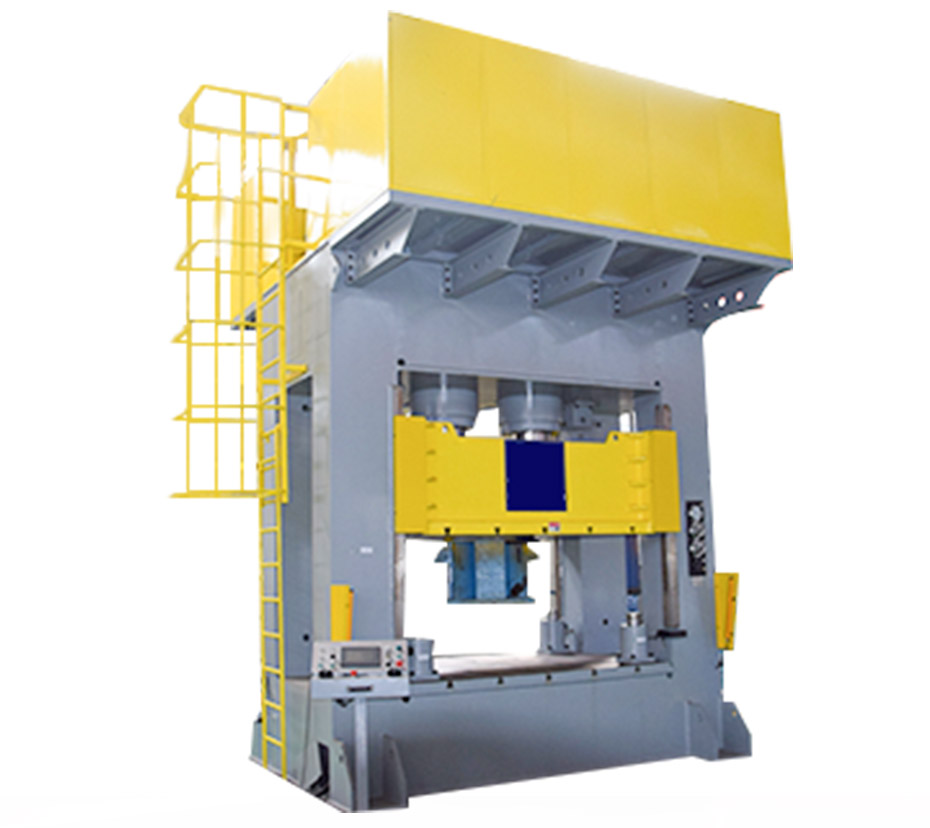

YH27系列框架数控拉伸机

本系列液压机适用于拉伸、弯曲、成形、冲裁落料、翻边等各种冲压工艺，特别适用以下领域：1.汽车零部件：车身覆盖件、制动片、邮箱、底盘、桥壳、保险杆；2.家用电器：洗衣机零件、电饭锅零件、电视机零件、冰箱零件等；3.厨房用具：洗涤槽、壶具、不锈钢用具、其他各种容器。

在线咨询

189-1422-7001

适用范围/ Scope of application

本系列液压机适用于拉伸、弯曲、成形、冲裁落料、翻边等各种冲压工艺，特别适用以下领域：

1.汽车零部件：车身覆盖件、制动片、邮箱、底盘、桥壳、保险杆；

2.家用电器：洗衣机零件、电饭锅零件、电视机零件、冰箱零件等；

3.厨房用具：洗涤槽、壶具、不锈钢用具、其他各种容器。

选配部件/ Optional components

1.光电保护装置

2.移动工作台

3.换模用浮动导轨和滚动托架

4.液压垫比例调压装置

5.模具快速夹紧机构

6.工业触摸显示屏

7.行程、压力、速度数显控制装置

8.液压系统加热，冷却装置，位移传感器

9.压边滑块，液压垫四角分别调压装置（拉伸不对称零件）

技术参数/ technical parameter

名称		单位	100T	160T	200T	250T	315T	400T	400AT	500T
公称力		KN	1000	1600	2000	2500	3150	4000	4000	5000
回程力		KN	160	210	240	400	600	500	500	900
滑块行程		mm	510	560	710	710	800	800	800	900
开口高度		mm	800	900	1120	1120	1250	1250	1250	1500
液压垫公称力		KN	400	630	630	1000	1250	1250	1250	2000
液压垫回程力		KN	147	250	250	320	360	360	360	780
液压垫行程		mm	200	200	250	250	300	300	300	350
滑块速度	空程下行	mm/s	100	110	150	130	100	130	130	120
	工作	mm/s	7-15	4-10	5-12	7-15	5-12	4-10	4-10	7-15
	回程	mm/s	85	65	95	90	60	70	70	80
液压垫速	上升	mm/s	35	25	38	40	30	30	30	37
液压垫速	退回	mm/s	100	65	95	110	100	100	100	95
工作台面有效尺寸	左右	mm	690	800	1000	1100	1260	1250	1750	1400
工作台面有效尺寸	前后	mm	630	800	940	1000	1160	1250	1250	1400
液压垫尺寸	左右	mm	350	500	670	670	820	820	1270	970
液压垫尺寸	前后	mm	350	500	670	670	820	820	820	970
外形尺寸	左右L.R.	mm	2500	2890	3100	3250	3100	3150	3700	5800
	前后F.B.	mm	1150	1250	1350	1350	2100	2300	2300	2600
	地面上高度	mm	3400	3700	4000	4200	4800	5100	5250	5350
主电机功率		KW	7.5	11	15	22	22	22	22	2*22
机器总重量（约）		KG	5500	8200	11000	14000	18000	22000	28000	33000

名称		单位	500AT	500BT	630T	630AT	800T
公称力		KN	5000	2500*2	6300	3150*2	8000
回程力		KN	900	400*2	850	600*2	1000
滑块行程		mm	900	900	900	900	1000
开口高度		mm	1500	1500	1500	1500	1800
液压垫公称力		KN	2000	1000*2	1250*2	1250*2	1600*2
液压垫回程力		KN	780	320*2	360*2	360*2	600*2
液压垫行程		mm	350	350	350	350	400
滑块速度	空程下行	mm/s	150	150	130	140	150
	工作	mm/s	7-15	7-15	5-12	5-12	5-12
	回程	mm/s	90	90	85	85	95
液压垫速	上升	mm/s	37	37	30	30	30
液压垫速	退回	mm/s	95	110	105	105	85
工作台面有效尺寸	左右	mm	2200	2200	1600	2500	2200
工作台面有效尺寸	前后	mm	1600	1600	1600	1800	1600
液压垫尺寸	左右	mm	1720	1720	1120	2020	1570
液压垫尺寸	前后	mm	1120	1120	1120	1270	1120
外形尺寸	左右L.R.	mm	6600	6600	4150	5100	5200
	前后F.B.	mm	2600	2600	2600	2600	2800
	地面上高度	mm	5550	5450	5600	6200	6400
主电机功率		KW	2*22	2*22	2*22	2*22	2*30
机器总重量（约）		KG	47000	44000	42000	70000	75000

名称		单位	800AT	1000T	1250T	1500T	2000T
公称力		KN	4000*2	10000	6300*2	5000*3	8000+6300*2
回程力		KN	500*2	1350	850*2	900*3	720+850*2
滑块行程		mm	1200	1000	1300	1500	1600
开口高度		mm	1800	1800	1800	2000	2000
液压垫公称力		KN	1600*2	2000*2	2000*2	1250*4	1600*4
液压垫回程力		KN	600*2	580*2	580*2	360*4	600*4
液压垫行程		mm	400	400	400	500	500
滑块速度	空程下行	mm/s	150	130	150	120	130
	工作	mm/s	5-12	5-12	5-12	5-12	4-10
	回程	mm/s	95	85	85	70	75
液压垫速	上升	mm/s	30	30	37	37	28
液压垫速	退回	mm/s	80	105	125	125	75
工作台面有效尺寸	左右	mm	3500	2500	3500	4000	4600
工作台面有效尺寸	前后	mm	2000	1800	2000	2600	2600
液压垫尺寸	左右	mm	2920	2020	2920	3220	3820
液压垫尺寸	前后	mm	1420	1270	1420	2020	2020
外形尺寸	左右L.R.	mm	6500	6500	5200	5800	6500
	前后F.B.	mm	2800	3000	3200	3500	3600
	地面上高度	mm	7000	6800	7300	8000	8600
主电机功率		KW	2*30	3*22	3*30	3*37	3*37
机器总重量（约）		KG	105000	95000	140000	2E+05	270000
